H6如何切换RS422/RS485模式?
- 概述:H6全系列产品 标配2个DB-9pin串口,默认工作 模式为RS232,这两个端口支持RS232、RS422、RS485三种工作 模式,用户可根据需求自行选择所需 的工作 模式,接下来介绍切换方法。
- 一、进入BIOS中选择COM工作 模式

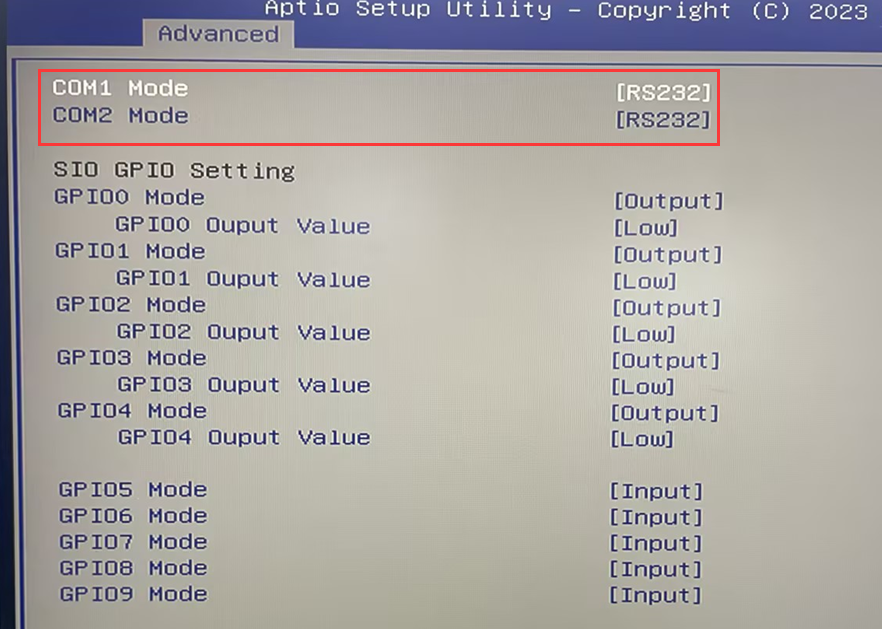

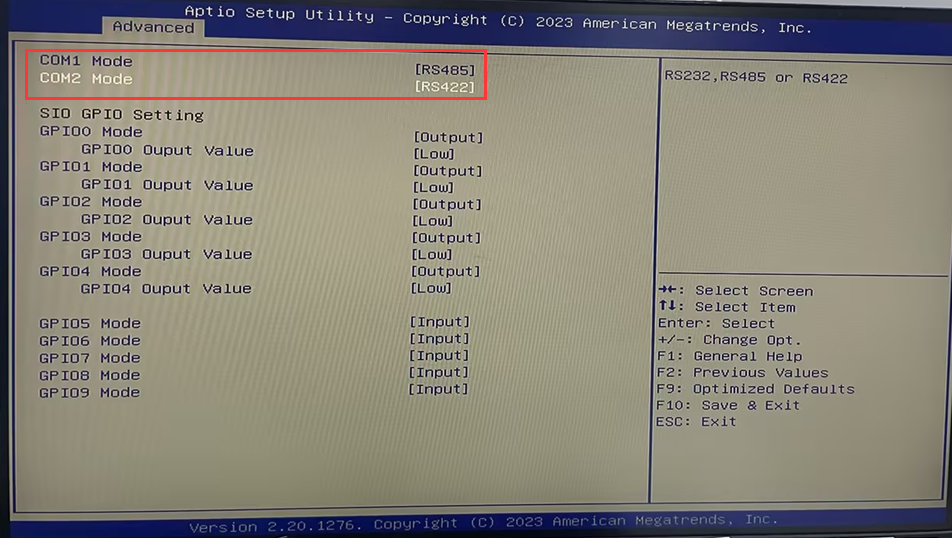

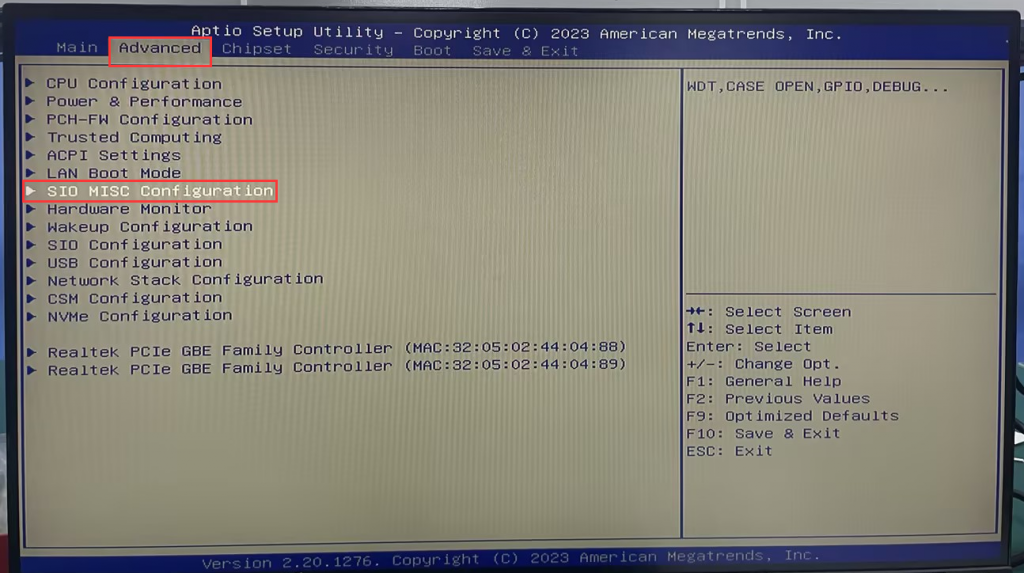

- 1-1、按开关按钮后快速敲击键盘Del键进入BIOS,依次选择Advanced>SIO MISC Configuration>您可在COM1 Mode 和COM2 Mode中选择所需的工作模式,有RS232(默认)、RS485、RS422可选,用户可根据需求自行选择。

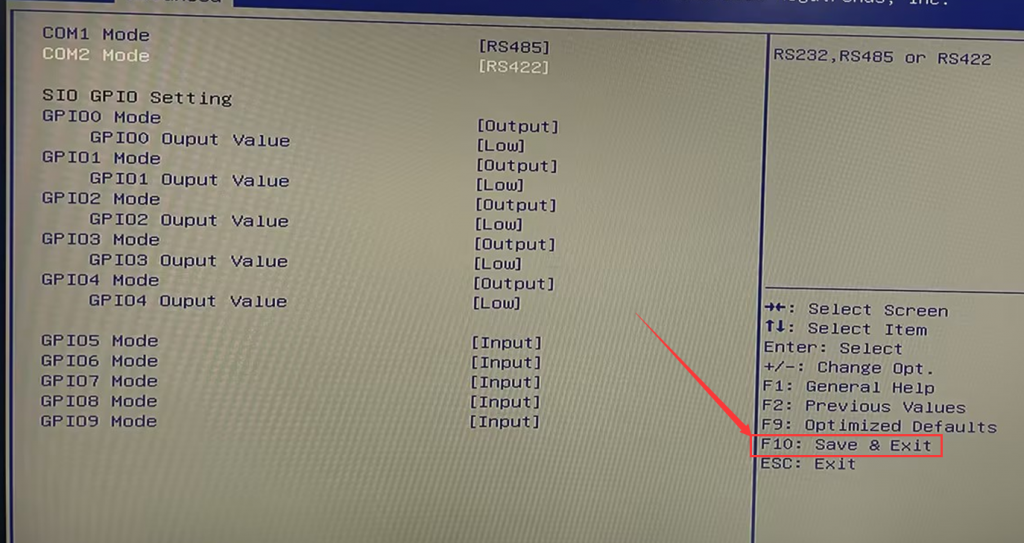

- 1-2、配置完成后,按键盘F10键保存并退出。
- 二、RS232、RS485、RS422引脚定义

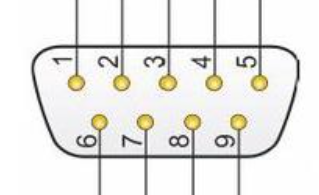

PS :不同的工作 模式 ,DB-9pin COM 引脚定义不同,请根据工作模式及引脚定义连接外设。

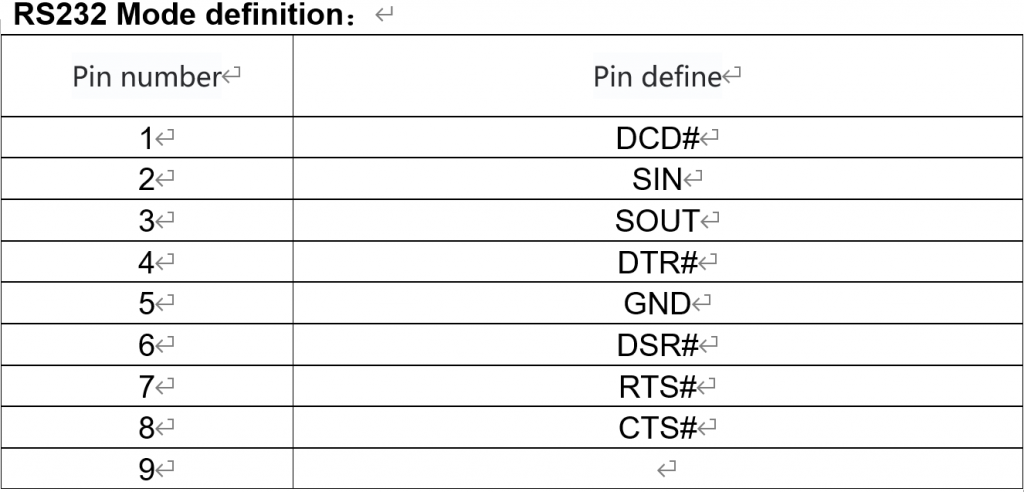

- 2-1、RS232定义如下:

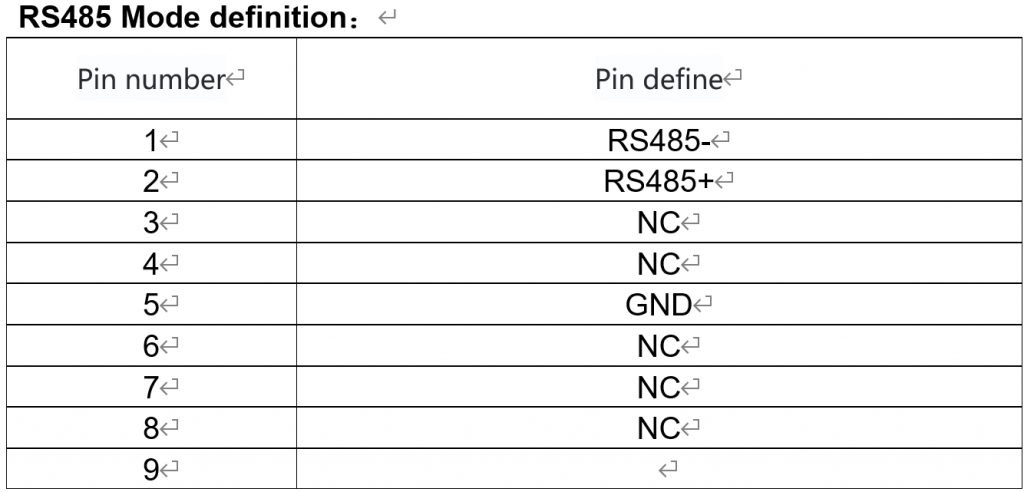

- 2-2、RS485定义如下:

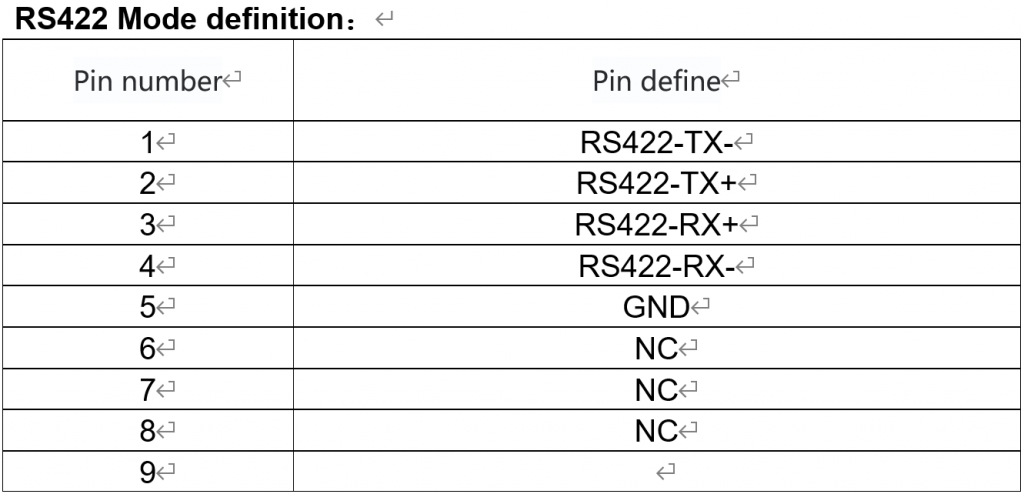

- 2-3、RS422定义如下:
- 三、RS232、RS485、RS422 特性
- RS232传输速率最大支持20kbps,最大通讯距离是15米。需要三根线进行传输,由RX、TX、GND三根线组成,使用时RX需要跟TX交叉进行连接,RS232采用负逻辑电平,范围在±15V。
- RS485由RS232发展而来,采用半双工传输方式,跟RS422类似,采用平衡传输方式,传输速率为10Mb/s,传输距离也可达到1200米.RS485一般由A(RS485+)、B(RS485-)两根线组成,采用差分信号负逻辑,+2V~+6V表示"0",-6V~-2V表示"1"。
- RS-422定义了一种平衡通信接口,采用双绞线的传输方式,将传输速率提高到10Mb/s,传输距离延长1200米。RS422采用R+、R-、T+、T-和GND组成(类似两组RS485),使用时R+和T+为一组,R-和T-为另一组。
