K4-J4125 如何使用RS422及RS485?
概述:该机型出厂默认状态为6个DB9pin RS232,主板提供一个2*3pin JRS485_422排针,用以连接RS422或者RS485(脚距:2.54mm)。当切换为RS485或RS422后,COM2的RS232将失效。
- 第一步 :BIOS 设置Com Mode

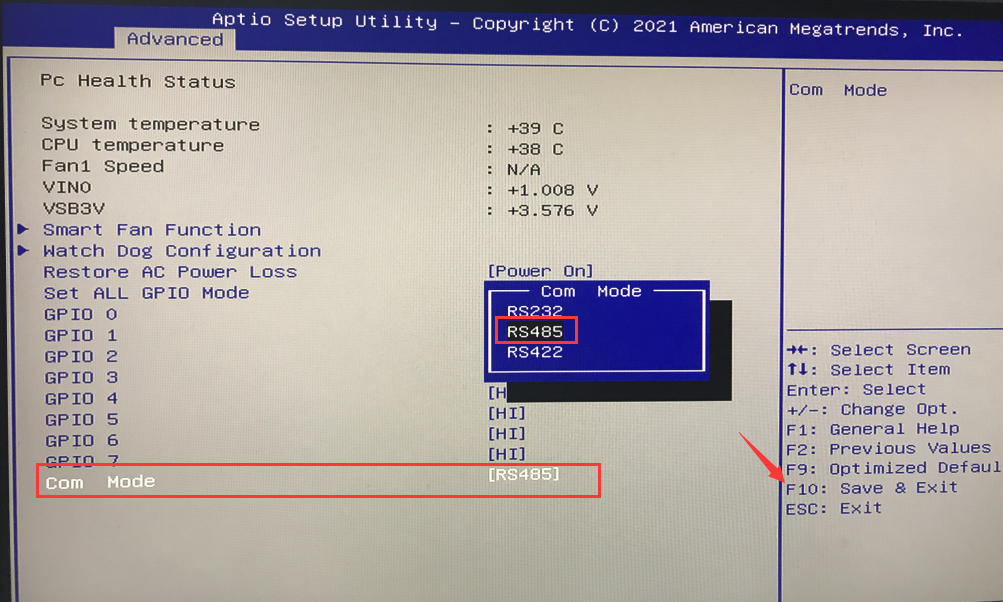

(1-1)按开关按钮后快速敲击键盘Del键进入BIOS Setup,依次选择Advanced>Hardware Monitor & WDT & Power on>将Com Mode设置为RS485或RS422(根据需求选择所需的串口模式),设置完成后按键盘F10保存并退出。
- 第二步,改变COM2_SET排针跳帽
- (2-1)RS485模式

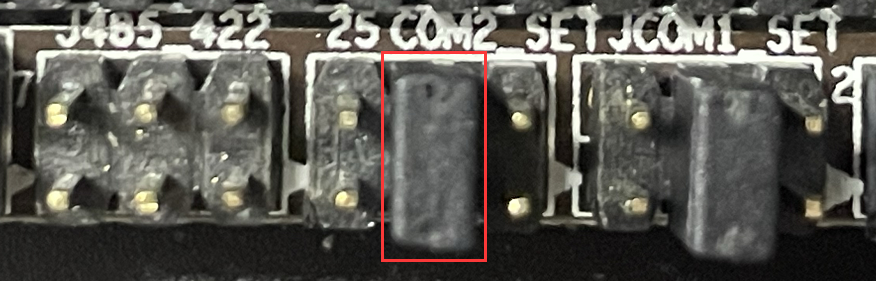

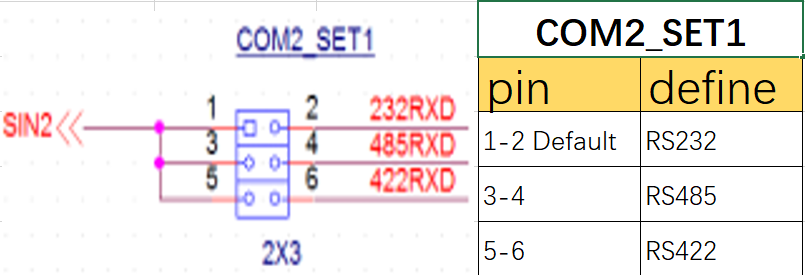

断电状态下拆开机箱底部4颗螺丝,可看到机箱内部构架。在主板上找到Com2_SET排针上跳帽,将该跳帽移动到排针的pin3和pin4引脚。引脚定义见下图2-1 - (2-2)RS422模式:在主板上找到Com2_SET排针上跳帽,将该跳帽移动到排针的pin5和pin6引脚。引脚定义见下图2-1
- 第三步:将RS485或RS422数据线插在J485_422排针

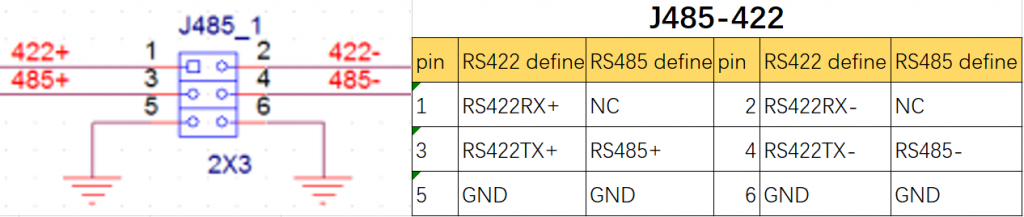

在主板上找到主板 J485_422排针,用以连接RS422或者RS485数据线。(排针引脚间距:2.0mm) - (3-1)RS485模式:准备1组(2条线)(引脚间距2.0mm)数据线,从机箱外引入机箱内并插到JRS485_422排针的pin3和pin4引脚,机箱外部那端的数据线同RS485外设产品连接后可实现通信。J485_422排针引脚定义如下图3-1所示
- (3-2)RS422模式:准备2组(4条线)(引脚间距2.0mm)数据线,从机箱外引入机箱内并插到JRS485_422排针的pin1、pin2、pin3和pin4引脚,机箱外部那端的数据线同RS422外设产品连接后可实现通信。J485_422排针引脚定义如下图所示

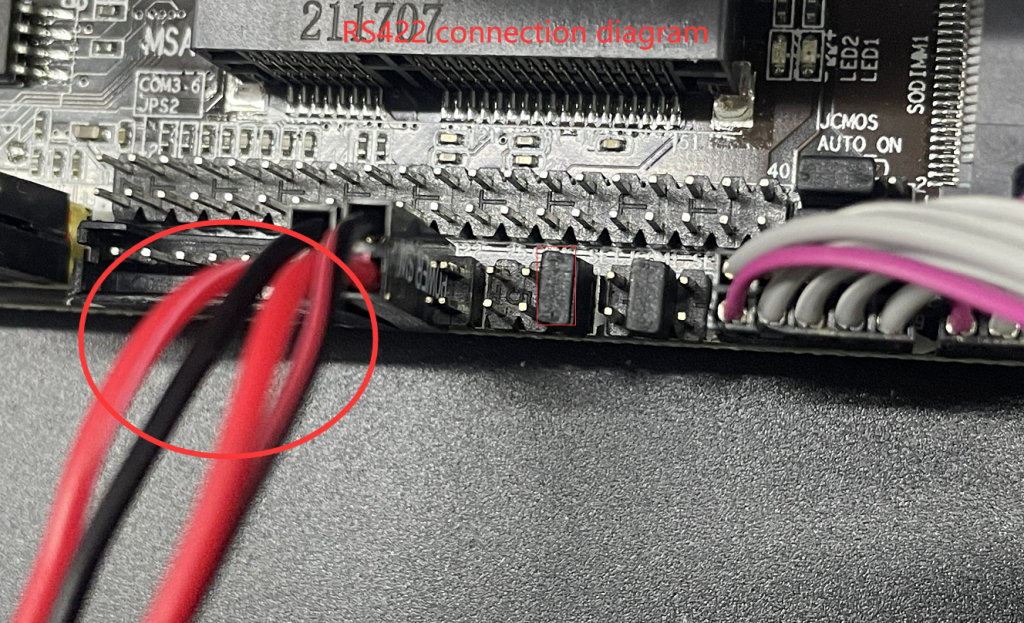

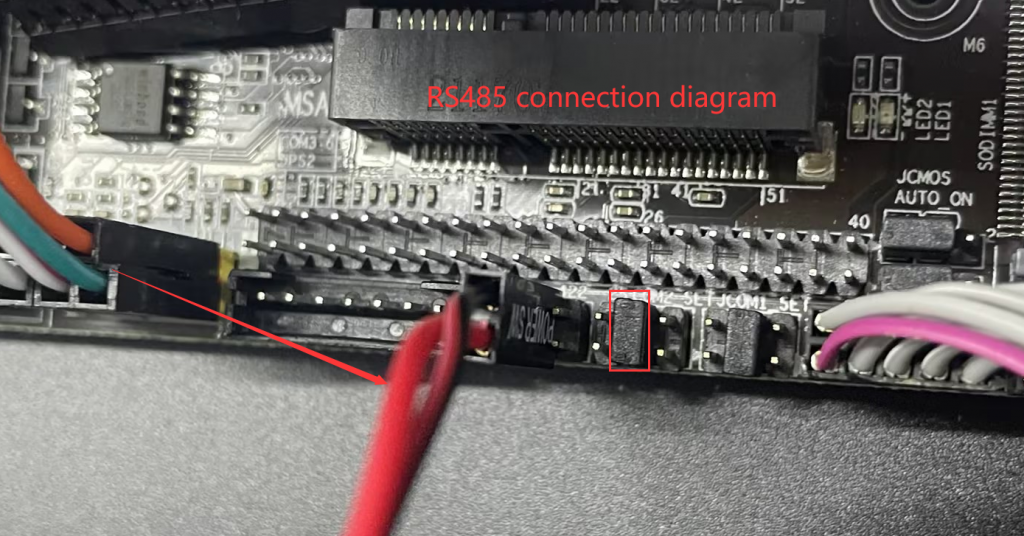

- (3-3)下图3-2为RS485连接示意,RS485为2线制,所以需要连接2根。3-3为RS422连接示意,RS422为4线制,所以需连接4根。
